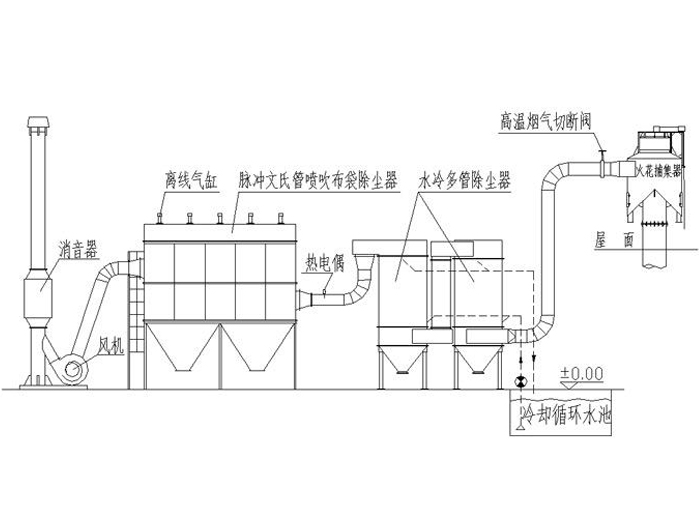

小型锅炉除尘器的安装示意图-河北骏腾环保设备科技有限公司

小型锅炉除尘器也叫做小型锅炉布袋除尘器，在工业窑炉上，小型锅炉除尘器在热电、钢铁、水泥和垃圾焚烧等行业的应用已经较为普遍，相较于电除尘器都取得了显著的经济效益和社会效益。小型锅炉除尘器是通过脉冲清灰方式清灰来进行清灰，它由脉冲阀、喷吹管、贮气包和脉冲控制仪等几部分组成，分室除尘器另外加有气缸。



2、基础的验收：包括混凝土支柱和钢支架的预螺栓验收，都要符合有关设计图样基础的要求，基础允许偏差：



名 称	长 度（m ）	偏 差（mm ）
柱距	≤10＞10	＜±3＜±5
对角线	≤20＞20	＜±6＜±8
标高		≤±3





下面来说一下小型锅炉除尘器的详细步骤：
1、在安装前要核对锅炉除尘器的气流旋转方向与引风机的旋转方向是否一致，其安装位置是否便于清灰、运灰，锅炉除尘器落灰口距离地面高度一般为0.6~1.0m，还要检查除尘器内壁耐磨涂料有无脱落。
2、然后在安装锅炉除尘器支架：检查基础符合图纸及质量要求后，将地脚螺栓安装在支架上，然后把支架放在划好基准线的基础上。
3、安装锅炉除尘器整机：支架安装好后，吊装除尘器，紧好除尘器与支架连接的螺栓。吊装时根据情况（立式或卧式）可分段安装，也可整体安装。除尘器连接的法兰要连接严密，用石棉扭绳作垫料，垫料应加在连接螺栓的内侧。
4、锅炉除尘器烟管安装：先从省煤器的出口或锅炉后烟箱的出口安装烟管和除尘器的扩散管。烟管之间的法兰连接用石棉绳作垫料，连接要严密。烟管安好后，检查扩散管的法兰与除尘器的进口法兰位置是否合适，如略有不合适可适当调整除尘器支架的位置和标高，使除尘器与烟管连接妥当。
5、要检查除尘器的垂直度和水平程度：除尘器和烟管安装好后，检查除尘器及支架的垂直度和水程度。除尘器的垂直度和水平误差为1/1000,然后将地脚螺栓孔内灌注混凝土，待混凝土的强度达到75%时，将地脚螺栓拧紧。
6、安装锁气器：锁气器是除尘器的重要部件，是除尘器效果的关键部位之一，因此锁气器的连接处和舌形板接触要严密，配重或挂环要合适。
7、在现场制作小型锅炉除尘器的烟管时，锅炉除尘器应按招图纸的位置进行安装，安装烟管。为了减少阻力，应尽量减少拐弯和缩短烟管。在制做弯头（虾米腰）时其弯曲半径不应小于管径的1.5倍。在制作锅炉除尘器的扩散管时，锅炉除尘器扩散管的渐扩角度不得大于20°。
